| Описание : |

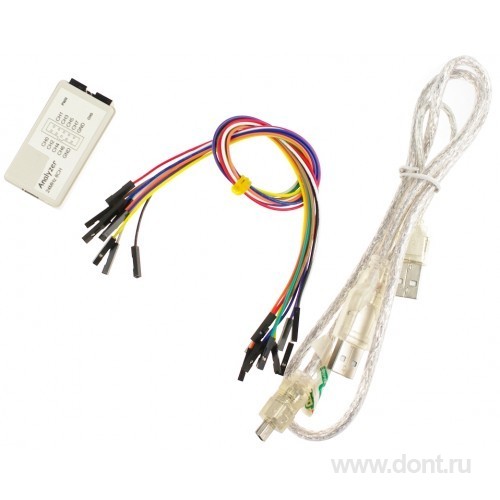

24MHz 8-канальный USB Логический анализатор. Этот анализатор уровня, идеально подходит для тестирования Arduino или других микроконтроллеров связи. С помощью логического анализатора можно увидеть количество нулей и единиц, которые мелькали между двумя компонентами. Логический анализатор отличается от осциллографа, потому что анализатор позволяет захватывать данные на компьютер для более детального анализа данных, которые передаются и принимаются. Этот логический анализатор поддерживает до 10 различных стандартов связи (см. технические характеристики ниже). Он позволит вам контролировать до 8 каналов сразу. Так на Arduino можно контролировать последовательный порт (TX / RX контакт), порт I2C (выводы A4, A5), и SPI порта (контакты 10, 11, 12 и 13)
Технические условия
8 каналов
Поддержка запуска (рост, высокий, падение, низкий)
До 24MHz выборки
До 10 млрд. образцов
Максимальное напряжение: 5.25Vdc
Поддерживает:
CAN
DMX-512
I2C
I2S/PCM
Манчестер
1-Wire
Асинхронный серийный
Простой параллельный
SPI
UNI / O
Полностью совместим с программным обеспечением Logic Saleae |
